20kV इंटेलिजेंट इन्सुलेशन प्रतिरोध परीक्षक

उत्पाद परिचय

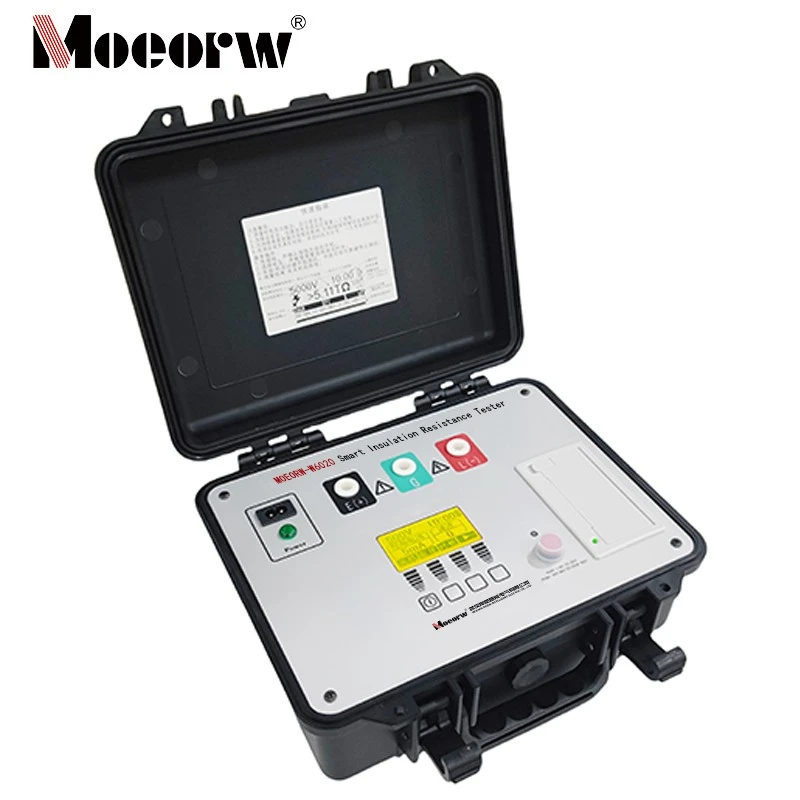

20TΩ की अधिकतम परीक्षण क्षमता और मल्टी{1}रेंज वोल्टेज और मैन्युअल वोल्टेज समायोजन क्षमताओं के साथ, MOEORW-W6020 स्मार्ट इन्सुलेशन प्रतिरोध परीक्षक IEC सुरक्षा नियमों के अनुरूप है। मजबूत विरोधी हस्तक्षेप प्रदर्शन, कैपेसिटिव परीक्षण नमूनों के लिए स्वचालित निर्वहन, और अवशोषण अनुपात और ध्रुवीकरण सूचकांक जैसे मेट्रिक्स की स्वचालित गणना सभी समर्थित हैं। इसमें आसान उपयोग के लिए पूरी तरह से चीनी भाषा का डिस्प्ले है और यह लिथियम आयन बैटरी और एसी इनपुट दोनों द्वारा संचालित है। इसकी व्यापक परिरक्षण और फ़िल्टरिंग सुविधाओं के साथ, इसका उपयोग विभिन्न इन्सुलेशन प्रतिरोध परीक्षण स्थितियों में किया जा सकता है।

उत्पाद पैरामीटर (विनिर्देश)

I. सुरक्षा और अनुपालन मानक	- IEC 61010-1;CAT.IV 600V प्रदूषण डिग्री 2 का अनुपालन करता है, परिचालन सुरक्षा सुनिश्चित करता है; - आईईसी 61326 का अनुपालन करता है; परीक्षण, नियंत्रण और निरीक्षण के लिए विद्युत उपकरणों के लिए ईएमसी (विद्युत चुम्बकीय संगतता) आवश्यकताओं को पूरा करता है; - सुरक्षा रेटिंग आईईसी 60529 आईपी64 (परिक्षेत्र बंद होने के साथ), कठोर वातावरण के लिए धूलरोधी और जलरोधक।
द्वितीय. विद्युत आपूर्ति विशिष्टताएँ
- एसी बिजली की आपूर्ति	220V ±10%, 50/60Hz, बिजली की खपत 20VA;
- बैटरी बिजली की आपूर्ति	16.8V लिथियम{{1}आयन बैटरी, 20000V संख्या {{4}लोड पर लगभग 4 घंटे का रनटाइम; ऑपरेशन के दौरान चार्जिंग का समर्थन करता है, पावर आउटेज के दौरान स्वचालित रूप से बैटरी पावर पर स्विच करता है।
तृतीय. भौतिक पैरामीटर
- आयाम (L×W×H)	37 सेमी × 27 सेमी × 17 सेमी;
- कुल वजन	3.5 किग्रा, अत्यधिक पोर्टेबल।
चतुर्थ. कोर टेस्ट सटीकता और रेंज
1. वोल्टेज-संबंधित	- वोल्टेज सटीकता का परीक्षण करें; नाममात्र मूल्य का 100%~110%;

- वोल्टेज माप सटीकता: 5% + 10वी।

2. **वर्तमान-संबंधित**:

- वर्तमान परीक्षण रेंज: 10mA;

- वर्तमान माप सटीकता: 5% + 0.2nA;

- शॉर्ट-सर्किट करंट: एडजस्टेबल आउटपुट 2~5mA (अनुरोध पर 10mA संस्करण उपलब्ध)।

3. **क्षमता-संबंधित**:

- कैपेसिटेंस परीक्षण रेंज: 20μF;

- कैपेसिटेंस माप सटीकता: 15% + 0.03μF।

श्रेणी शुद्धता	500V	1000V	2500V	5000V	10000V	15000V	20000V	मैनुअल वोल्टेज समायोजन
निर्दिष्ट नहीं है	<1M	<1M	<1M	<1M	<1M	<1M	<1M	रेंज: 1जी/वी, 100जी पर 100वी। जब वोल्टेज 300V से कम होता है, तो प्रतिरोध त्रुटि 10% बढ़ जाती है।
5%	1M -10G	1M -20G	1M -100G	1M -100G	1M -200G	1M -300G	1M -400G
20%	10G -100G	20G-200G	100G-1T	100G-1T	200G-2T	300G -3T	400G-4T
निर्दिष्ट नहीं है	> 100G	> 200G	> 1T	> 1T	> 2T	> 3T	> 4T

4. **इन्सुलेशन प्रतिरोध परीक्षण** (पर्यावरणीय स्थितियां: तापमान 23±5 डिग्री, सापेक्ष आर्द्रता 45-75%आरएच):

उत्पाद सुविधा और अनुप्रयोग

1. **विस्तृत रेंज उच्च{{1}सटीक परीक्षण**: 7 परीक्षण रेंजों -500V, 1000V, 2500V, 5000V, 10000V, 15000V और 20000V से सुसज्जित - 20TΩ (20kV रेंज पर) की अधिकतम इन्सुलेशन प्रतिरोध माप प्राप्त करना। विविध परीक्षण परिदृश्यों को पूरा करने के लिए मैनुअल वोल्टेज एप्लिकेशन का समर्थन करता है।

श्रेणी शुद्धता	500V	1000V	2500V	5000V	10000V	15000V	20000V	मैनुअल वोल्टेज समायोजन
निर्दिष्ट नहीं है	<1M	<1M	<1M	<1M	<1M	<1M	<1M	रेंज: 1जी/वी, 100जी पर 100वी। जब वोल्टेज 300V से कम होता है, तो प्रतिरोध त्रुटि 10% बढ़ जाती है।
5%	1M -10G	1M -20G	1M -100G	1M -100G	1M -200G	1M -300G	1M -400G
20%	10G -100G	20G-200G	100G-1T	100G-1T	200G-2T	300G -3T	400G-4T
निर्दिष्ट नहीं है	> 100G	> 200G	> 1T	> 1T	> 2T	> 3T	> 4T

2. **सुरक्षा-अनुपालक डिज़ाइन**: सुरक्षा मानकों के कड़ाई से पालन में विकसित और निर्मित। इसमें व्यापक निर्मित सुरक्षा तंत्र शामिल हैं और ऑपरेटर और उपकरण सुरक्षा सुनिश्चित करने के लिए फ्यूज ब्लोआउट अलर्ट फ़ंक्शन की सुविधा है।

3. **लचीला एडजस्टेबल शॉर्ट {{1}सर्किट करंट**: शॉर्ट {{2}सर्किट करंट एडजस्टेबल है, मानक अधिकतम 5mA के साथ। विभिन्न परीक्षण ऑब्जेक्ट आवश्यकताओं को समायोजित करने के लिए 10mA शॉर्ट {{6}सर्किट वर्तमान संस्करण में अनुकूलन योग्य अपग्रेड उपलब्ध हैं।

4. **व्यापक परीक्षण पैरामीटर आउटपुट**: स्वचालित रूप से ध्रुवीकरण सूचकांक (पीआई) और ढांकता हुआ अवशोषण अनुपात (डीएआर) परीक्षण मान प्रदर्शित करता है, जिससे व्यापक इन्सुलेशन स्थिति निगरानी के लिए रिसाव वर्तमान और कैपेसिटेंस का सटीक पता लगाने में सक्षम होता है।

5. **असाधारण हस्तक्षेप प्रतिरोध**: 2mA तक की हस्तक्षेप धाराओं वाले जटिल वातावरण में भी स्थिर परीक्षण सटीकता बनाए रखता है, जो उच्च हस्तक्षेप परिदृश्यों के लिए उपयुक्त है।

6. **इंटेलिजेंट डिस्चार्ज प्रोटेक्शन**: मैन्युअल हस्तक्षेप के बिना कैपेसिटिव परीक्षण नमूनों (जैसे, केबल) के लिए स्वचालित रैपिड डिस्चार्ज सक्षम करता है, जिससे परीक्षण दक्षता और सुरक्षा बढ़ती है।

7. **विस्तारित संचालन के लिए दोहरी बिजली आपूर्ति**: लिथियम{1}आयन बैटरी द्वारा संचालित, यह बिना लोड की स्थिति में 20,000V पर 4 घंटे तक का रनटाइम प्रदान करता है। परीक्षण के दौरान एक साथ चार्जिंग का समर्थन करता है और निर्बाध संचालन के लिए बिजली कटौती के दौरान स्वचालित रूप से बैटरी पावर पर स्विच करता है।

8. **उपयोगकर्ता{{1}अनुकूल इंटरफ़ेस**: आसान संचालन के लिए सहज संकेतों के साथ पूरी तरह से अंग्रेजी डिस्प्ले की सुविधा। दृश्य डेटा प्रस्तुति के लिए एक इन्सुलेट प्रतिरोध सिमुलेशन कॉलम शामिल है और बाहरी हस्तक्षेप के कारण होने वाली माप त्रुटियों को प्रभावी ढंग से कम करने के लिए डिजिटल फ़िल्टरिंग में निर्मित किया गया है।

उत्पादन विवरण

उच्च वोल्टेज ट्रांसमिशन केबल, वितरण उपकरण, जनरेटर, ट्रांसफार्मर और उच्च वोल्टेज सर्किट ब्रेकर बिजली संयंत्रों और सबस्टेशनों में मुख्य घटक हैं। ऐसे उपकरणों की इन्सुलेशन अखंडता को विशेष परीक्षण और निरीक्षण के माध्यम से सत्यापित किया जाना चाहिए।
औद्योगिक उत्पादन में, मोटर, वैरिएबल फ्रीक्वेंसी ड्राइव और मशीन टूल्स सहित विद्युत उपकरणों के पूर्ण जीवनचक्र प्रबंधन में कारखाना स्वीकृति परीक्षण, नियमित रखरखाव और समस्या निवारण जैसे महत्वपूर्ण चरण शामिल होते हैं।
निर्माण परियोजनाओं के पूरा होने के चरण के दौरान, विद्युत सर्किट, वितरण पैनल और प्रकाश/बिजली प्रणालियों के इन्सुलेशन प्रदर्शन का स्वीकृति परीक्षण एक अनिवार्य कदम है।
प्रयोगशाला वातावरण में, विद्युत परीक्षण में मुख्य रूप से इलेक्ट्रॉनिक घटकों और इन्सुलेट सामग्री के लिए रिसाव वर्तमान और इन्सुलेशन प्रतिरोध जैसे महत्वपूर्ण मापदंडों का सटीक अंशांकन शामिल होता है।
मुख्यधारा के अनुप्रयोगों से परे, इस परीक्षण पद्धति को रासायनिक और रेलवे उद्योगों में विद्युत उपकरणों की इन्सुलेशन स्थिति का आकलन करने के लिए भी लागू किया जा सकता है। यह विशेष रूप से कैपेसिटिव नमूनों के परीक्षण और उच्च हस्तक्षेप परिदृश्यों में परीक्षण करने के लिए उपयुक्त है।

कंपनी योग्यताएँ

अक्सर पूछे जाने वाले प्रश्न

1)MOEORW-W6020 स्मार्ट इंसुलेशन रेजिस्टेंस टेस्टर पर कौन से फ़िल्टर मोड उपलब्ध हैं, और वे किस परिदृश्य के लिए उपयुक्त हैं?

उत्तर: यह उपकरण चार फ़िल्टर मोड प्रदान करता है, जो निम्नानुसार लागू होते हैं:
बंद: कोई फ़िल्टरिंग फ़ंक्शन नहीं, हस्तक्षेप मुक्त परीक्षण वातावरण के लिए उपयुक्त;
निम्न: हार्डवेयर कम -पास फ़िल्टरिंग, अधिकांश नियमित परीक्षण परिदृश्यों के लिए उपयुक्त;
मध्यम: सॉफ़्टवेयर कम -पास फ़िल्टरिंग, 100GΩ से अधिक प्रतिरोध मापने के लिए अनुशंसित;
उच्च: सॉफ़्टवेयर + हार्डवेयर कम -पास फ़िल्टरिंग, 1TΩ से अधिक प्रतिरोध मापने के लिए अनुशंसित।
उपयुक्त फ़िल्टर मोड का चयन करने से बाहरी प्रभावों के कारण होने वाले प्रदर्शन विचलन कम हो जाते हैं, जिससे परीक्षण सटीकता सुनिश्चित होती है।

2) किन परिस्थितियों में MOEORW -W6020 स्मार्ट इंसुलेशन रेजिस्टेंस टेस्टर को बंद कर दिया जाना चाहिए और मरम्मत के लिए निर्माता को वापस कर दिया जाना चाहिए?

उत्तर: निम्नलिखित परिस्थितियों में उपयोग बंद कर दें और मरम्मत के लिए निर्माता से संपर्क करें:
उपकरण असामान्य स्थितियाँ प्रदर्शित करता है, जैसे क्षतिग्रस्त आवरण या उजागर धातु घटक;
परीक्षण के दौरान असामान्य प्रदर्शन का पता चलता है, जिसमें परीक्षण डेटा को सामान्य रूप से प्रदर्शित करने में विफलता या परीक्षण परिणामों का उचित सीमाओं से महत्वपूर्ण विचलन शामिल है;
उपकरण के प्रभाव, गिरने आदि से बाहरी क्षति होने के बाद कार्यात्मक असामान्यताएं उत्पन्न होती हैं;
फ़्यूज़ उड़ गया है और साधारण दोषों के निवारण के बाद भी उपकरण निष्क्रिय रहता है (उपकरण में फ़्यूज़ उड़ने की चेतावनी फ़ंक्शन होती है);
जब घटक प्रतिस्थापन या संशोधन की आवश्यकता होती है (स्थानापन्न भागों की स्थापना या अनधिकृत संशोधन सख्ती से प्रतिबंधित है)।

3)मैं MOEORW-W6020 स्मार्ट इन्सुलेशन प्रतिरोध परीक्षक पर एलसीडी कंट्रास्ट को कैसे समायोजित करूं?

उत्तर: एलसीडी कंट्रास्ट को समायोजित करने के लिए इन चरणों का पालन करें:
सुनिश्चित करें कि उपकरण बंद है। पैनल पर फ़ंक्शन कुंजी 2 दबाकर रखें।
उपकरण चालू करने के लिए पावर कुंजी 1 दबाएँ। कंट्रास्ट समायोजन मेनू प्रकट होने तक जारी रखें।
स्पष्टता प्राप्त होने तक एलसीडी डिस्प्ले का अवलोकन करते समय कंट्रास्ट को बढ़ाने या घटाने के लिए कुंजियों 1 या 2 का उपयोग करें;
समायोजन के बाद, सेटिंग्स को सहेजने और बाहर निकलने के लिए फ़ंक्शन कुंजी 4 दबाएं। यदि किसी समायोजन की आवश्यकता नहीं है, तो सीधे बाहर निकलने के लिए फ़ंक्शन कुंजी 3 दबाएँ।
यह प्रक्रिया उन समस्याओं का समाधान करती है जहां तापमान परिवर्तन के कारण एलसीडी ग्रेस्केल में बदलाव होता है जो दृश्यता को ख़राब करता है।
